2013年11月14日

「１ユニット２ホーン」前面開口・スタガード・バックロード第２弾(5cmフルレンジ用)

ScanSpeak5cmフルレンジ(5F/8422T03)、他5cmクラスユニットに対応した「1ユニット２ホーン」前面開口スタガード・バックロードホーンです。

内部構造は8cm用と同じ、製作難易度も同じで「高め」になってます。


ホーン開口部は四角に拘る必要はないので、好きな形にして楽しめそうです♪

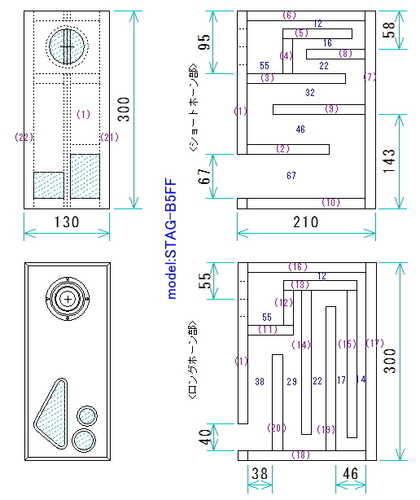

■STAG-B5FF<設計図＆板取り図>

■参考資料～スキャンスピーク5cmフルレンジ「ステレオ2013年8月号付録」でのシミュレート
STAG-B5FF_simu_5F/8422T03.jpg
