2013年11月13日

前面開口バックロードもイイですね〜♪

久しぶりに「前面開口BH」を聴きましたが、低域の押し出しが強くてなかなか良い感じです。
「背面開口」とは一長一短。

ってことで「簡単バックロード計算式」を使って8cmフルレンジ前面開口スタガードBHを設計してみました。

「１ユニット＋２ホーン・タイプ」前面開口スタガードバックロードは初めての設計になります。
過去のデータが元ネタなんで「大きく外れる事」はないと思いますが、作って見なけりゃわかりません(笑)

とりあえず図面。

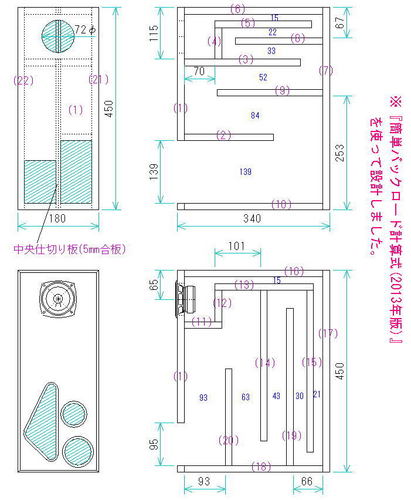

■STAG-B8FF<設計図+板取り図-1>

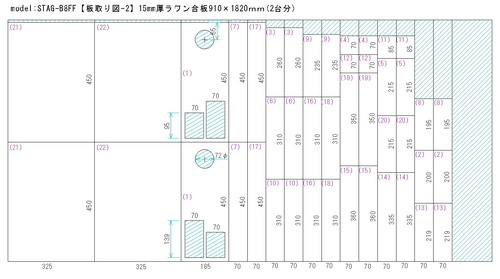

■STAG-B8FF<板取り図-2>

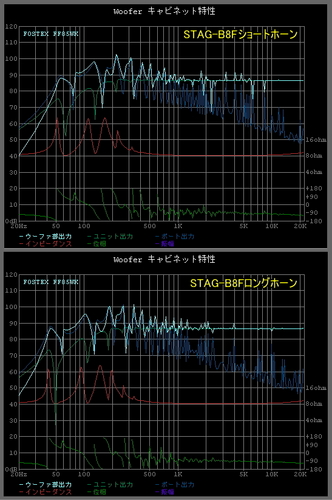

【参考資料-シミュレート】

Fostex FF85WKでシミュレートしてみましたが、、、
MarkAudio Alpair6M、TangBand W3-315E、TangBand W3-1335SBあたりが良さそうな気がします(笑)
posted by masamasa at 23:20| 自作スピーカー
