ヴィオール(Viole)型・前面開口10cmバックロードホーン(可変ダクトタイプ)「DDBH-Viole10F-AD」

前面開口はホーンの癖が出やすいですが、後方壁の影響も少ない等、設置のしやすさでは一歩リード。
音的には一長一短、好みで選んでいただければと思います(笑)

■DDBH-Viole10F-AD【設計図】15mm合板、三六板ｘ1.5枚＝2台分

※１ホーンから２ホーンになり、さらに１ホーンに戻るという変則的な構造です。
※パーツ12と13、14と15は縦つなぎにします。

・方式：DDBH（可変ダクトタイプ）
・サイズ：W.240xH.1,050xD.350(mm)
・空気室容積：2.0L
・スロート面積：42c㎡
・ホーン開口面積：399c㎡
・ホーン長：182cm
・ダクト面積：50.4～117.6c㎡
・ダクト長：10cm
・推奨ユニット：10cmフルレンジ全般
　　（バスレフ向きユニットが吉、Fostex FEシリーズは非推奨）
・推奨振動板面積：45～58c㎡

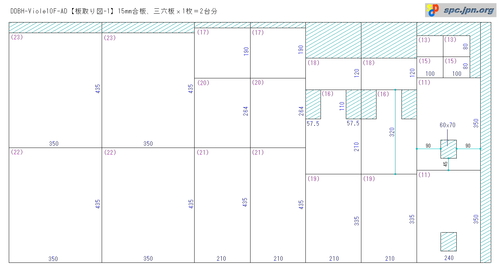

■DDBH-Viole10F-AD【板取り図-1】
