2017年01月08日

実質9cmクラスの「Fostex FE88-Sol」～税込み6Kなら即買いなんだけど・・・ローエンドオーディオには高杉晋作(笑)

基本的に「限定生産ユニット」を使うことはないんですが、振動板面積36.85c㎡で実質9cm口径のFE88-Solは非常に気になります。
ですが、流石に1本で税別1.2諭吉では手が出ません；；；

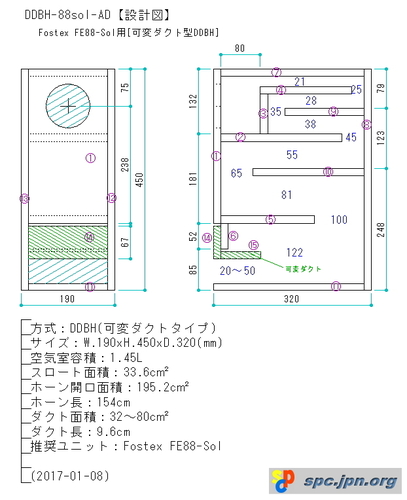

■FE88-Sol用、可変ダクト型バックロードホーン「DDBH-88sol-AD」【設計図】
方式：DDBH(可変ダクトタイプ)
サイズ：W.190xH.450xD.320(mm)
空気室容積：1.45L
スロート面積：33.6c㎡
ホーン開口面積：195.2c㎡
ホーン長：154cm
ダクト面積：32～80c㎡
ダクト長：9.6cm

■FE88-Sol用、可変ダクト型バックロードホーン「DDBH-88sol-AD」【設計図】
【要注意】
パーツ⑭⑮の横幅は0.3ミリ小さい159.7mmになります。
正確にカット出来ない場合は、同寸法(160mm)に切り出し、紙ヤスリ等で修正します。
