可変ダクト型・10cmバックロードホーン(ブックシェルフタイプ)『DDBH-B10F-AD』

何といっても10cmブックシェルフタイプがコストパフォーマン的にはイチバン(笑)
このモデルも15mm三六板ｘ1枚で2台分取れるエコ設計になります。

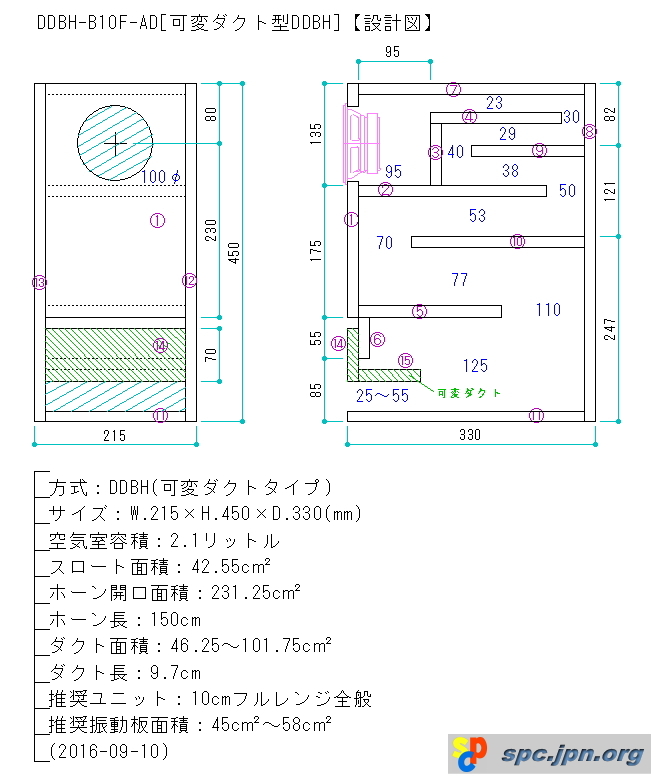

■DDBH-B10F-AD【設計図】
方式：DDBH(可変ダクトタイプ)
サイズ：W.215xH.450xD.330(mm)
空気室容積：2.1L
スロート面積：42.55c㎡
ホーン開口面積：231.25c㎡
ホーン長：150cm
ダクト面積：46.25～101.75c㎡
ダクト長：9.7cm
推奨ユニット：10cmフルレンジ全般
推奨振動板面積：45～58c㎡

■DDBH-B10F-AD【板取り図】
15mm合板、三六板ｘ1枚＝2台分

【要注意】
パーツ⑭⑮の横幅は0.3ミリ小さい184.7mmになります。
正確にカット出来ない場合は、同寸法(185mm)に切り出し紙ヤスリ等で修正します。
posted by masamasa at 18:16| 自作スピーカー
