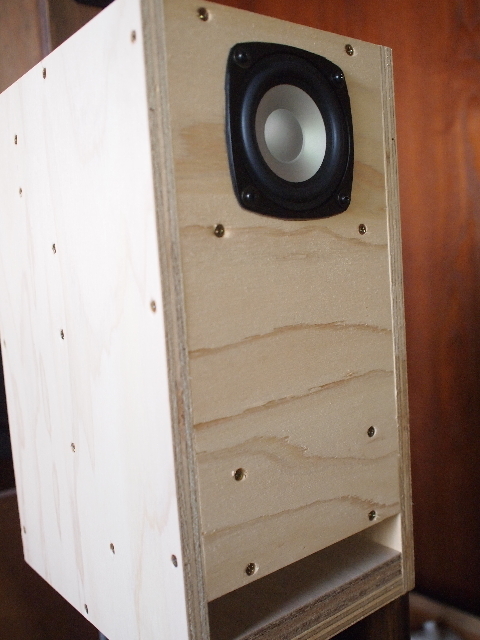

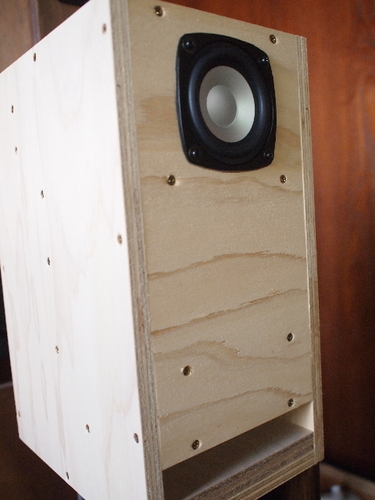

"DDBH-08-PUCK" + "FOSTEX M800"〜デスクトップorニアフィールドならコレで十分では？

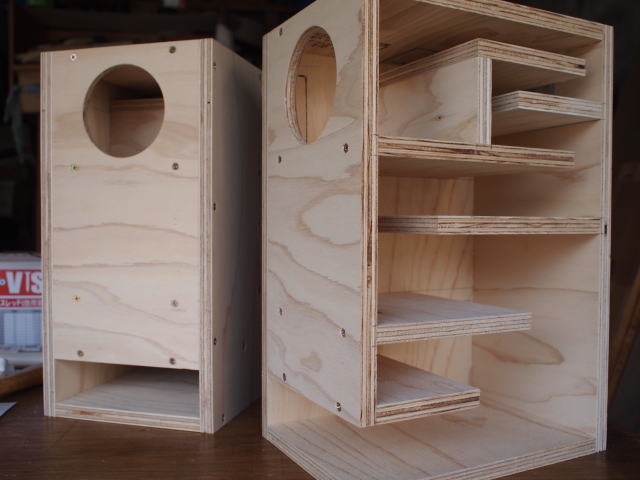

余っていたヒノキ合板(12t、900x900mmｘ1枚)と極力安いパーツを使ってます。


↑140ｘ92ｘ15のダクト調整板入り





ヒノキ合板(900ｘ900ｘ1枚)＝1,000-

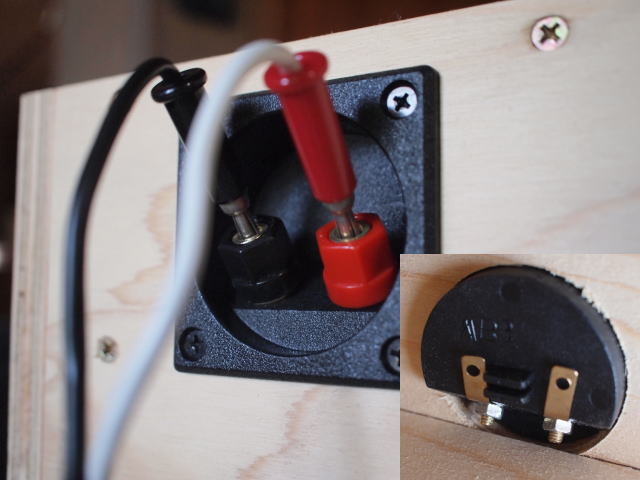

ターミナル(NFJ、埋め込み型)＝190x2=380-
配線(VFF 0.75sqx1m)=50-

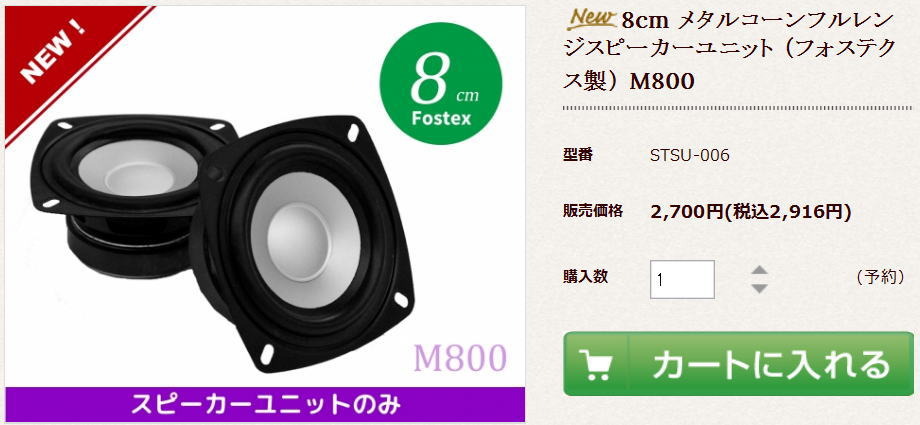

ユニット(FOSTEX M800)=2,916-
(or FOSTEX OMF800P=4,968-)
接着剤、ネジ等＝500-
------------------------------------------
材料費=4,816(or 6,898)-（2台分）

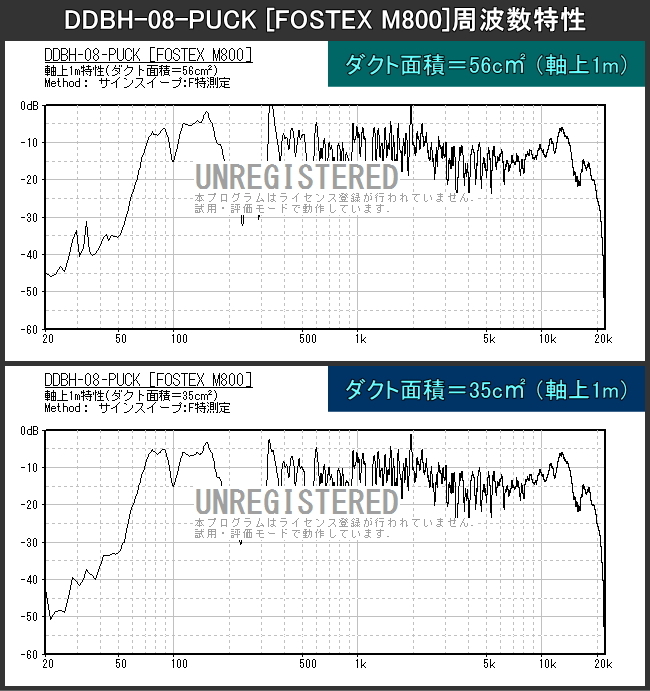

■周波数特性(軸上1m)

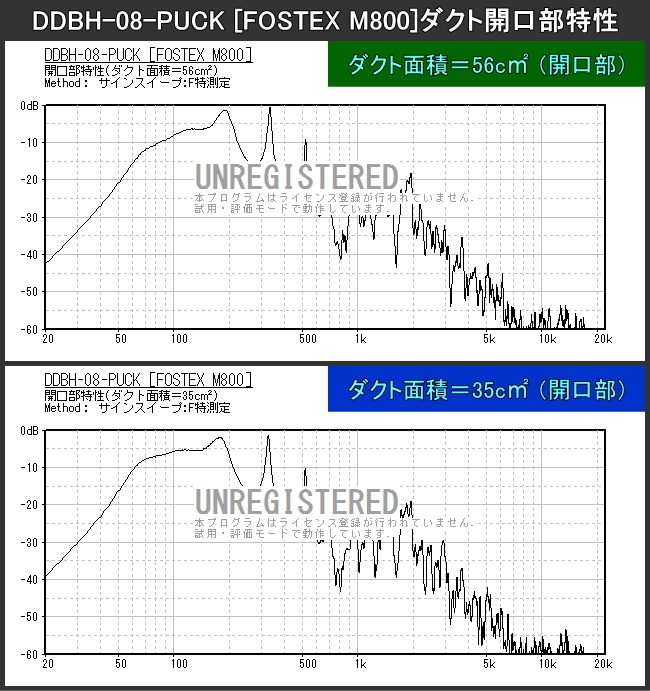

■ダクト開口部特性


ダクト面積56c�u(実効振動板面積の200％)だとボーボー感を感じるので28〜35c�u(同100〜125％)に絞ったほうが良さそうです。

尚、前記事設計図のダクト周辺に間違いがありました。

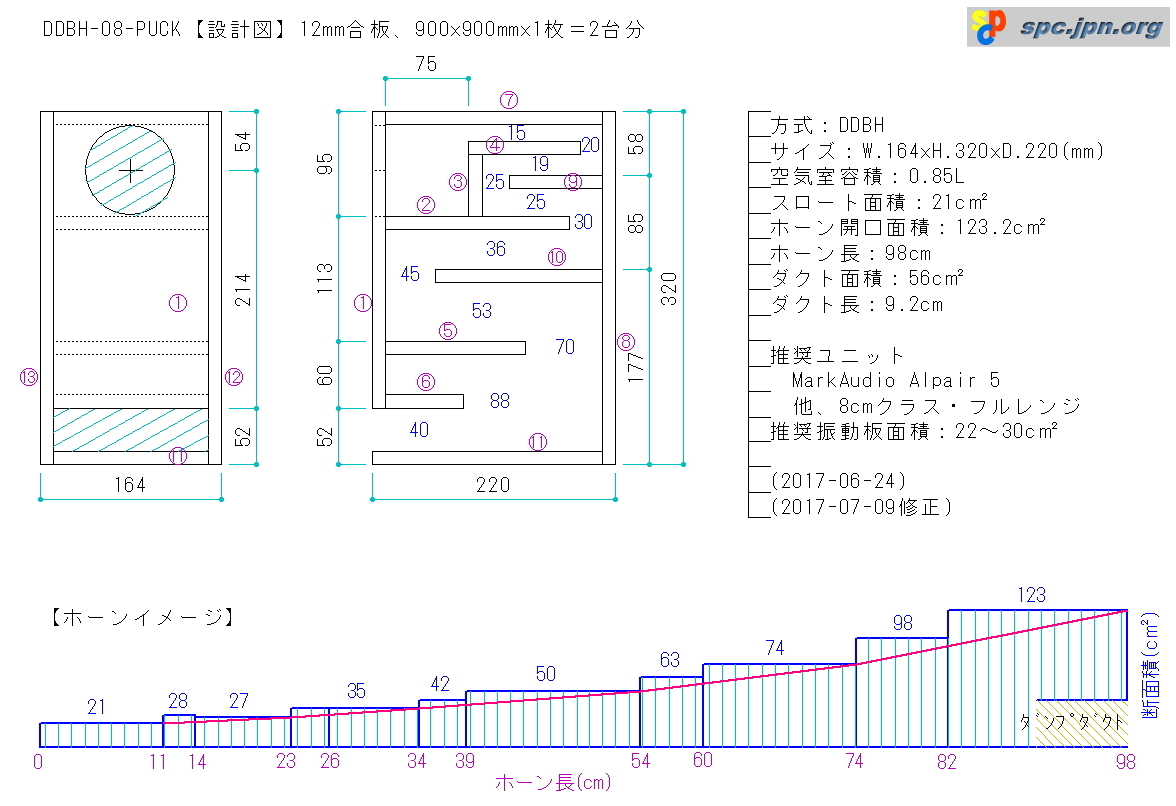

以下が修正後の設計図です。
