"DDBH-08-PUCK" + "FOSTEX M800"〜デスクトップorニアフィールドならコレで十分では？

余っていたヒノキ合板(12t、900x900mmｘ1枚)と極力安いパーツを使ってます。


↑140ｘ92ｘ15のダクト調整板入り





ヒノキ合板(900ｘ900ｘ1枚)＝1,000-
ターミナル(NFJ、埋め込み型)＝190x2=380-
配線(VFF 0.75sqx1m)=50-
ユニット(FOSTEX M800)=2,916-
(or FOSTEX OMF800P=4,968-)
接着剤、ネジ等＝500-
------------------------------------------
材料費=4,816(or 6,898)-（2台分）



■周波数特性(軸上1m)


■ダクト開口部特性


ダクト面積56c�u(実効振動板面積の200％)だとボーボー感を感じるので28〜35c�u(同100〜125％)に絞ったほうが良さそうです。

尚、前記事設計図のダクト周辺に間違いがありました。
以下が修正後の設計図です。

汎用型、8cmフルレンジ小型DDBH「DDBH-08-PUCK」

前記事でフォステクスOMF800P用の図面を載せました。
が、開口径が80mmまでしか取れないので使い回しが出来ません(笑)

MarkAudio Alpair5、ParcAudio DCU-F101Wは共に開口が82mm、フレーム外径はそれぞれ100mm、105mmになりますので対応させてみました。
ちなみにAlpair5v2はメーカー公表で「5cmフルレンジ」ってことですが、振動板面積は28c�uあるので、、、
他社の8cmフルレンジと同等です。
まったくまーくさんのおつむのなかはど〜なってんだか〜〜〜！！！(ぼそっ)

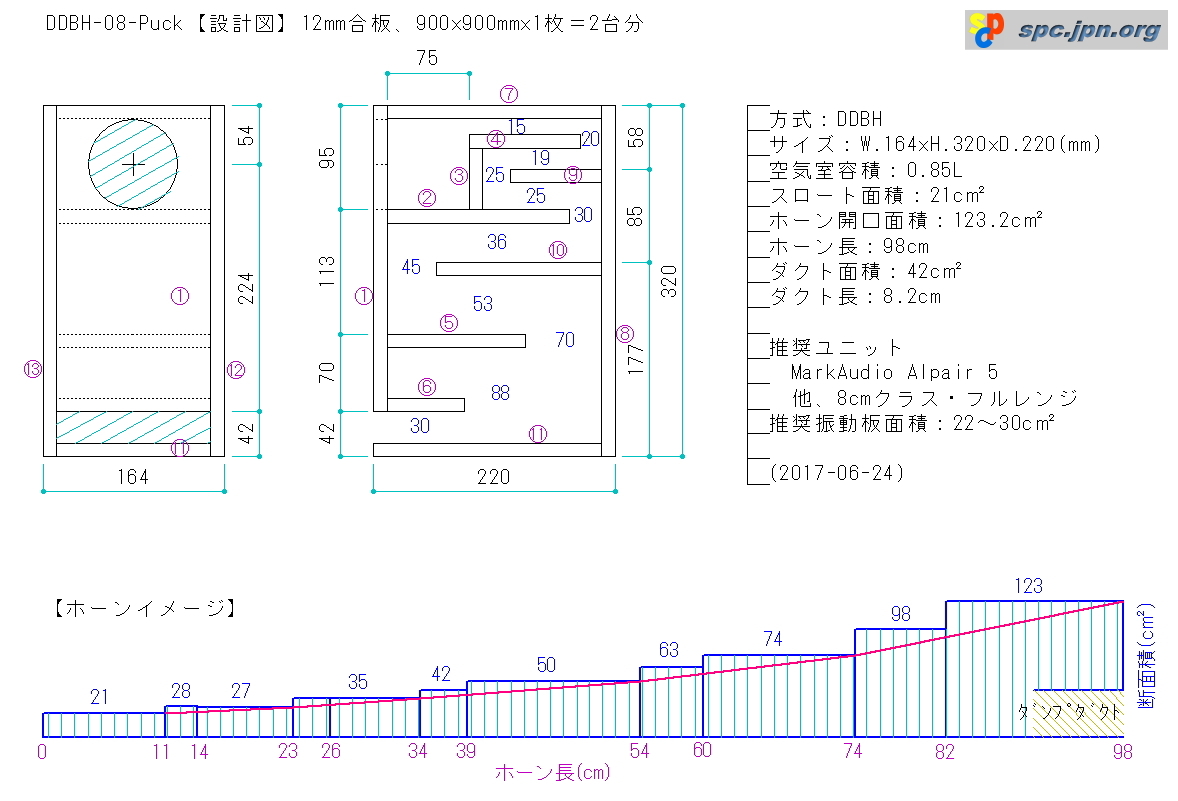

■DDBH-08-PUCK【設計図】

方式：DDBH
サイズ：W.164xH.320xD.220(mm)
空気室容積：0.85L
スロート面積：21c�u
ホーン開口面積：123.2c�u
ホーン長：98cm
ダクト面積：42c�u
ダクト長：8.2cm
推奨ユニット：MarkAudio Alpair5、他8cmクラス・フルレンジ
推奨振動板面積：22〜30c�u

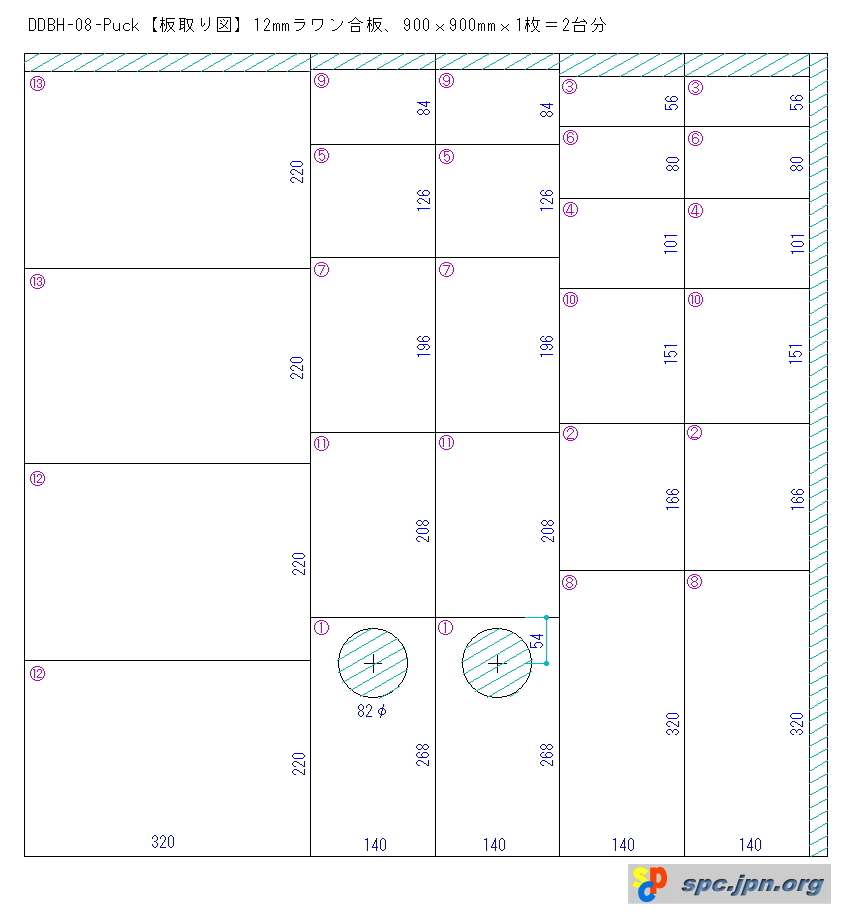

■DDBH-08-PUCK【板取り図】12mm厚ラワン合板、900x900x1枚＝2台分


さ〜て、この箱でどのくらい低域が伸びてくれるでしょうか？？？

【2017-07-09追記】
設計図のダクト周辺に間違いがありました、修正後図面はコチラ
