2016年09月04日

音楽再生用10cm-DDBHサブウーファー「DDBH-PSW100」

DDBH-PSW100はサラウンド的なズンドコ低音は苦手なので基本的に音楽専用です(笑)

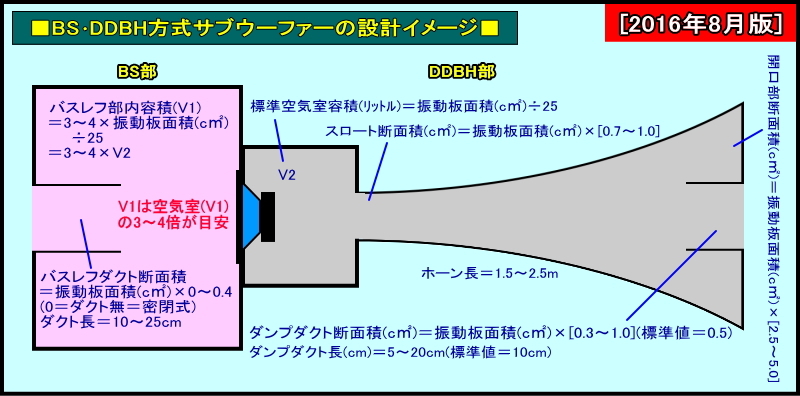

■DDBHサブウーファー設計のツボ

■DDBH-PSW100設計図
サイズ：W.200xH.645xD.350(mm)
再生周波数帯域：25～100Hz
【密閉部】
内容積：6.5L
【DDBH部】
空気室容積：2L
スロート面積：42.5c㎡
ホーン開口面積：272c㎡
ホーン長：167cm
ダクト面積：13.6c㎡～68c㎡
ダクト長：11cm、14.5cm
※推奨メインスピーカー：能率90dB以下
※推奨音量：大音量以下(爆音だと壊れます、、、笑)

■DDBH-PSW100板取り図-1

■DDBH-PSW100板取り図-2
