別サイトにはアップしてあったんですが(笑)

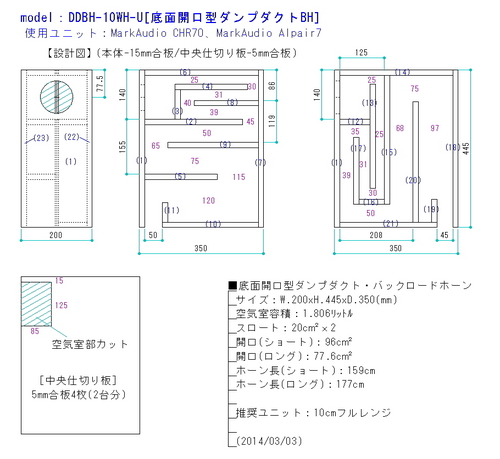

・設計図
https://sites.google.com/site/speakercraft999/image-room/DDBH-10WH-U_sekkei.jpg?attredirects=0
・板取り図
https://sites.google.com/site/speakercraft999/image-room/DDBH-10WH-U_itadori.jpg?attredirects=0
当ブログにも載せておきます。
【model:DDBH-10WH-U】
形式：底面開口型・スタガー・ダンプダクト・バックロードホーン
サイズ：W.200xH.445xD.350(mm)
空気室：1.806ﾘｯﾄﾙ
スロート：20c㎡×2＝40c㎡
ショートホーン開口：96c㎡
ロングホーン開口：77.6c㎡
ホーン長(ショート)：159cm
ホーン長(ロング)：177cm
ダクト面積(ショート)：40c㎡
ダクト長(ショート)：7cm
ダクト面積(ロング)：36c㎡
ダクト長(ロング)：8cm
推奨ユニット：MarkAudio CHR-70v3、他10cmフルレンジ
■スタガー・ダンプダクト・バックロード仕様“DDBH-10WH-U”イメージ図
■設計図
■板取り図
■リスニングポイント(3m)での特性
■試作記事/BS-10WH(通常バックロードタイプでダンプダクト部以外は同じ構造です)
http://eco-speaker.sblo.jp/article/98577180.html
■ダンプダクト・バックロードホーン(DD-BH)入門用
シングルタイプ・エンクロージャー図面各種(for 5cm、8cm、10cmフルレンジ)
https://sites.google.com/site/speakercraft999/-diy-damp-duct-back-loaded-horn-enclosures-for-single-driver
