【自作スピーカーの検証】BHホーン開口位置(前面、背面、底面)による再生音の比較-02ジャズ編

■【自作スピーカーの検証】BHホーン開口位置(前面、背面、底面)による再生音の比較-02ジャズ編


■録音はタスカムDR-07mk�U(AB方式、16bit、44kHzでピークリダクション録音)、録音ポイントはSPから60cm。
再生プレーヤーは『AIMP3 ver3.55 Beta , build 1298』


■再生曲

1.ヴォーカル編�@前面開口
2.ヴォーカル編�A背面開口
3.ヴォーカル編�B底面開口

4.サックス編�@底面開口
5.サックス編�A前面開口
6.サックス編�B背面開口

7.フュージョン編�@背面開口
8.フュージョン編�A底面開口
9.フュージョン編�B前面開口

[1-3]ヘイリー・ローレン/青い影(VICJ-61618)
[4-6]アート・ペッパー/帰ってくれて嬉しいわ(UCCO-5004)
[7-9]デイブ・グルーシン/サウスウエスト・パッセージ(VDJ-1221)


■使用機器は、、、

ノートPC(Lenovo R61e[76505VJ]、WinXP Pro 32bit SP3)廃棄品再利用

↓(USB接続)

DigiFi No.10付録DAC

↓(自作VCTF２スケアRCAケーブル)

LUXMAN LXA-OT3(ステレオ2014年1月号付録)

↓(VCTF２スケアケーブル)

TangBand W4-1320SIF(底面開口型デュアルバックロードホーン/model:BS-10WH)
天板レス自作SPスタンド(model:3-2nds)＋開口部調整アダプター使用

【自作スピーカーの検証】BHホーン開口位置(前面、背面、底面)による再生音の比較-01クラシック編

■【自作スピーカーの検証】BHホーン開口位置(前面、背面、底面)による再生音の比較-01クラシック編


■録音はタスカムDR-07mk�U(AB方式、16bit、44kHzでピークリダクション録音)、録音ポイントはSPから60cm。
再生プレーヤーは『AIMP3 ver3.55 Beta , build 1298』


■再生曲

1.マリンバ編�@底面開口
2.マリンバ編�A前面開口
3.マリンバ編�B背面開口

4.ピアノ編�@背面開口
5.ピアノ編�A底面開口
6.ピアノ編�B前面開口

7.オーケストラ編�@前面開口
8.オーケストラ編�A背面開口
9.オーケストラ編�B底面開口

[1-3]チャイコフスキー/子供のアルバム〜第1曲/ルイ・ハワード・スティーブンス(DE3142)
[4-6]リスト/超絶技巧練習曲集より第1曲/アリス=紗良・オット(UCCG-1440)
[7-9]ハイニヒェン/２つのホルンのための協奏曲〜アンダンテ(LaserLight 15613)


■使用機器は、、、

ノートPC(Lenovo R61e[76505VJ]、WinXP Pro 32bit SP3)廃棄品再利用

↓(USB接続)

DigiFi No.10付録DAC

↓(自作VCTF２スケアRCAケーブル)

LUXMAN LXA-OT3(ステレオ2014年1月号付録)

↓(VCTF２スケアケーブル)

TangBand W4-1320SIF(底面開口型デュアルバックロードホーン/model:BS-10WH)
自作スタンド(model:3-2nds)＋開口部調整アダプター使用

バックロードホーンは作った後が面白い♪【開口部調整アダプターで遊ぶ】

自作スピーカーは箱が完成してからが本番です(笑)
特にバックロードホーンは弄れる部分が多いので長期に渡って楽しめると思います。

『初めてBHを作ったけど音が好みじゃなかった。BHなんてゴミだ！』という方も大勢いますが、非常に勿体無いと思います。
私は基本的に『吸音材は使わない派』ですが、効果的に吸音材を使うとクセもそれなりに押さえられるしね。

ってことで、、、

私流『BHの煮詰め方(笑)』を底面開口型バックロード：BS-10WHを例に簡単に紹介します。
といっても、開口部のアダプターを使って音の出口をチョコっと変えるだけです。

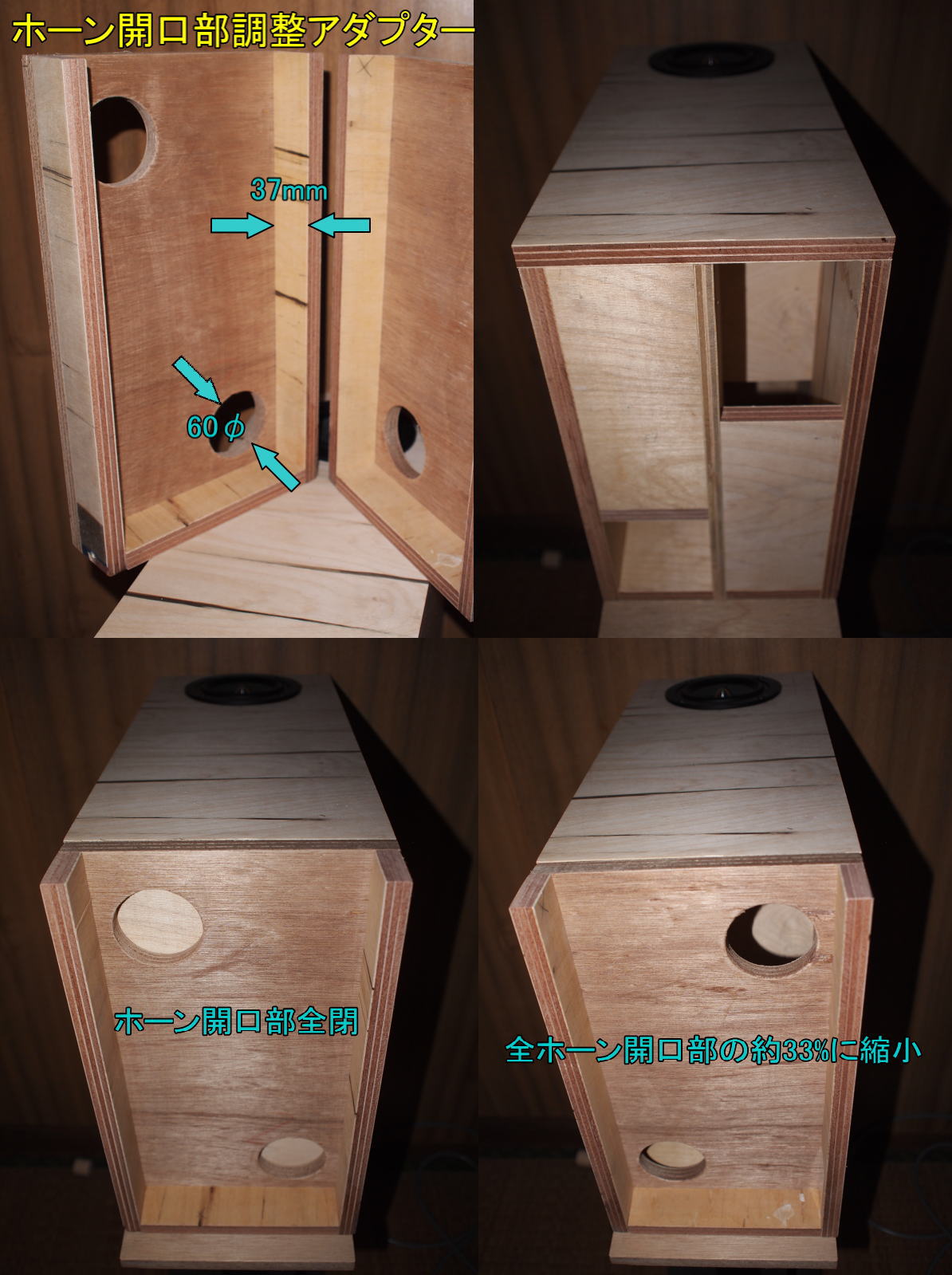

まずこのようなアダプターを作ります。


このように使って出口を調整します。


アダプターを使って自分好みの音が出たらラッキー。
さらに上を目指して細かに微調整するも良いし、ほどほどで妥協するも良し。
最終的にはオンリーワンが目標になると思います。


以下、６パターンでの再生周波数特性です。

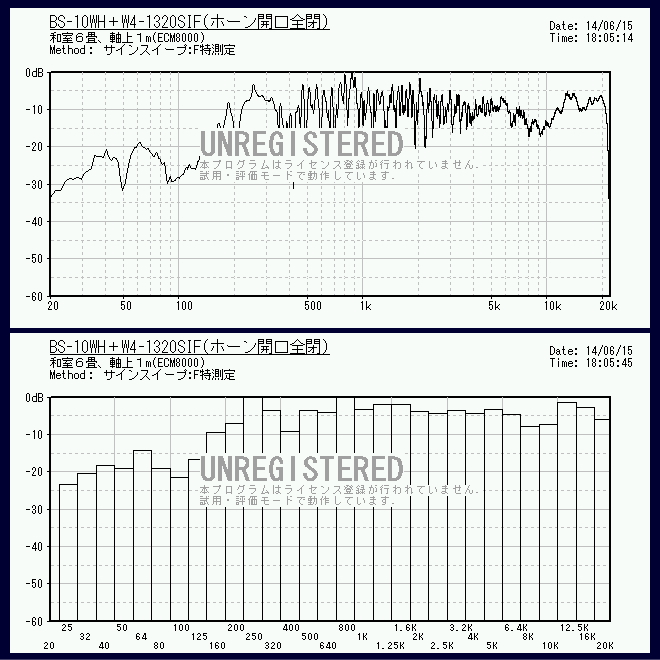

■ホーン開口部を完全に塞いだ状態の特性[BS-10WH , TangBand W4-1320SIF]


■各ホーン開口を絞って前面放出した特性[BS-10WH , TangBand W4-1320SIF]


■各ホーン開口を絞って背面放出した特性[BS-10WH , TangBand W4-1320SIF]

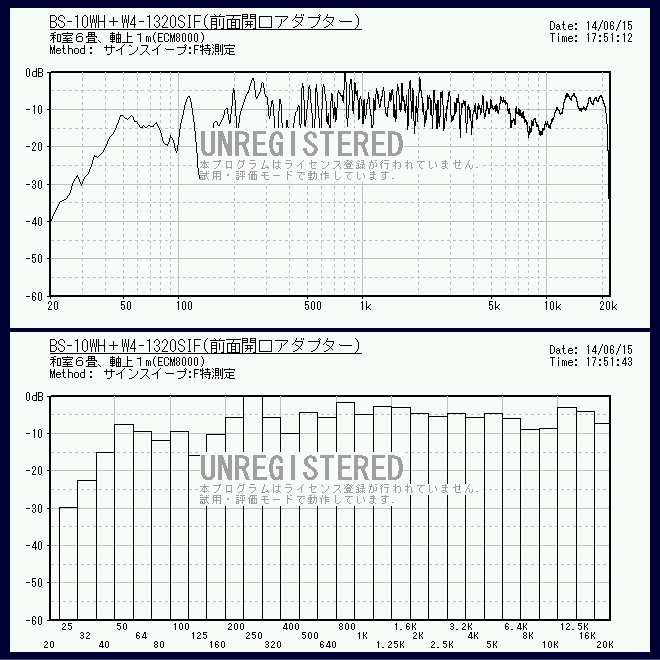

■前面放出した特性[BS-10WH , TangBand W4-1320SIF]

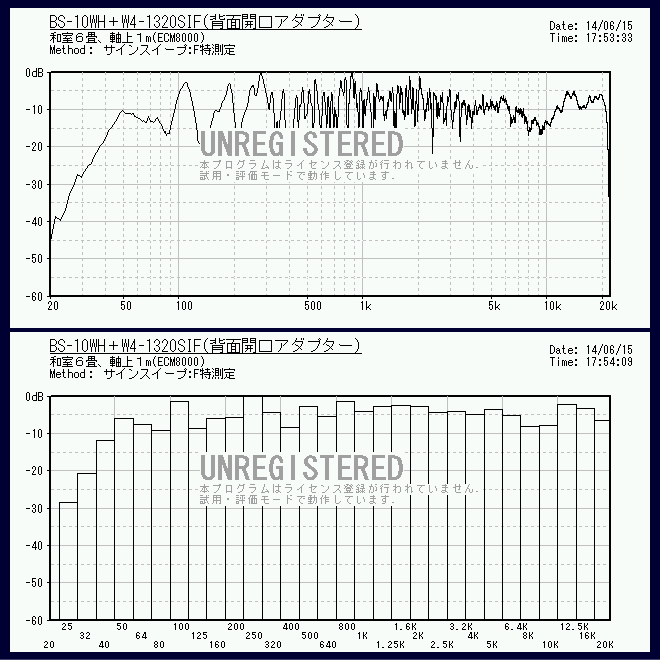

■背面放出した特性[BS-10WH , TangBand W4-1320SIF]

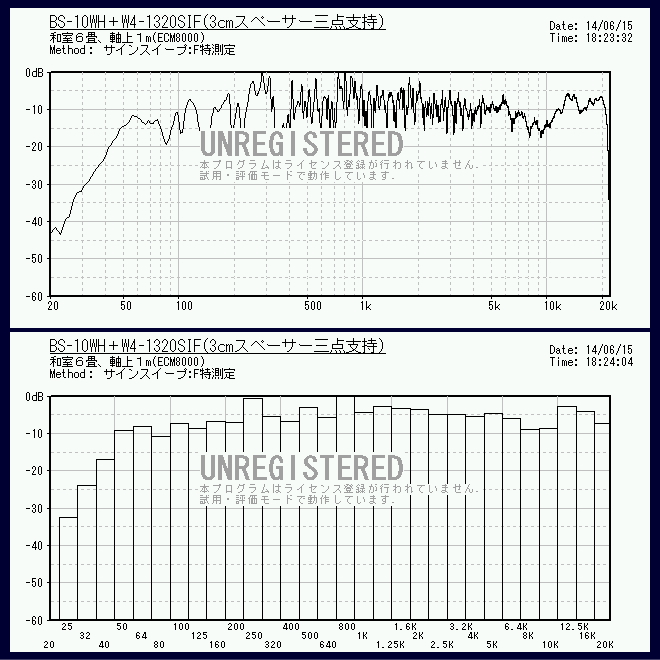

■三点支持で全方位放出した特性[BS-10WH , TangBand W4-1320SIF]


検証に使用した部屋は和室6畳で、SPは部屋の短編中央、SP背面と壁の距離は25cmです。
底面開口タイプの設計は基本的に三点支持を想定していますが、ケースバイケースで他の設置法が良い場合もあると思います。
上記セット方以外にも色々な対策があると思うので『最適な調整』は難しそうです。

TangBand W4-1320SIF で聴く『ニールセン/ボヘミア=デンマーク民謡』

■TangBand W4-1320SIF で聴く『ニールセン/ボヘミア=デンマーク民謡』


■録音はタスカムDR-07mk�U(AB方式、16bit、44kHzでピークリダクション録音)、録音ポイントはSPから60cm。
再生プレーヤーは『Windows Media Player』


■再生曲
カール・ニールセン / ボヘミア＝デンマーク民謡Op.130
エドヴァルド・セロフ(指揮)、オーデンセ交響楽団
[Kontrapunkt 32171]


■使用機器は、、、
自作PC(XG-41、Win XP home、フルファンレス仕様)

↓(標準光ケーブル)

KENWOOD DMF-7020(DAC-mode)

↓(自作VCTF２スケアRCAケーブル)

マランツ　PM-5004

↓(VCTF２スケアケーブル)

TangBand W4-1320SIF(底面開口型デュアルバックロードホーン/model:BS-10WH)

TangBand W4-1320SIF で聴く『ヘイリー/千の風になって』

■TangBand W4-1320SIF で聴く『ヘイリー/千の風になって』
※出だしでノイズが録音されてしまったので1分10秒位からの再生になります※


■録音はタスカムDR-07mk�U(AB方式、16bit、44kHzでピークリダクション録音)、録音ポイントはSPから60cm。
再生プレーヤーは『Windows Media Player』


■再生曲
ヘイリー・ウェステンラ / 千の風になって(I Am A Thousand Winds)
[HAYLEY SINGS JAPANESE SONGS / UCCL-1126]


■使用機器は、、、
自作PC(XG-41、Win XP home、フルファンレス仕様)

↓(標準光ケーブル)

KENWOOD DMF-7020(DAC-mode)

↓(自作VCTF２スケアRCAケーブル)

マランツ　PM-5004

↓(VCTF２スケアケーブル)

TangBand W4-1320SIF(底面開口型デュアルバックロードホーン/model:BS-

10WH)

MarkAudio CHR-70v3 で聴く『サマータイム』(エリック・アレキサンダー)

■MarkAudio　CHR-70v3 で聴く『サマータイム』(エリック・アレキサンダー)


■録音はタスカムDR-07mk�U(AB方式、16bit、44kHzでピークリダクション録音)、録音ポイントはSPから60cm。
再生プレーヤーは『AIMP3 ver3.55 , build 1320(04.11.2013)』


■再生曲

Eric Alexander/Summertime(from 「Essential Best」)
[VHCD-8003]


■使用機器は、、、

自作PC(Win XP home、フルファンレス仕様)

↓(標準光ケーブル)

KENWOOD DM-9090(DAC-mode)

↓(自作VCTF２スケアRCAケーブル)

デンオン　PMA-390IV

↓(VCTF２スケアケーブル)

MarkAudio CHR-70v3(底面開口型デュアルバックロードホーン/model:BS-10WH)
