5cmフルレンジ用・前面開口型トールボーイ・スタガード・バックロードホーン【STAG-T5FF】

オマケのスキャンスピーク5cmですが、マグネットサイズやパラメータから『駆動力は弱め』と思ってましたが、意外と駆動力がありました。
そんなわけで、スロート面積を広げホーン長も伸ばしたトールボーイを設計してみました。

フロント2chにこのトールボーイ、センター＆リアにSS-CS05を使った5chマトリックス・サラウンドも面白そうです。
残念ながらユニットが4本しかないので試してないんですが、40インチクラスに負けないくらいのスケール感が出せると思います(笑)

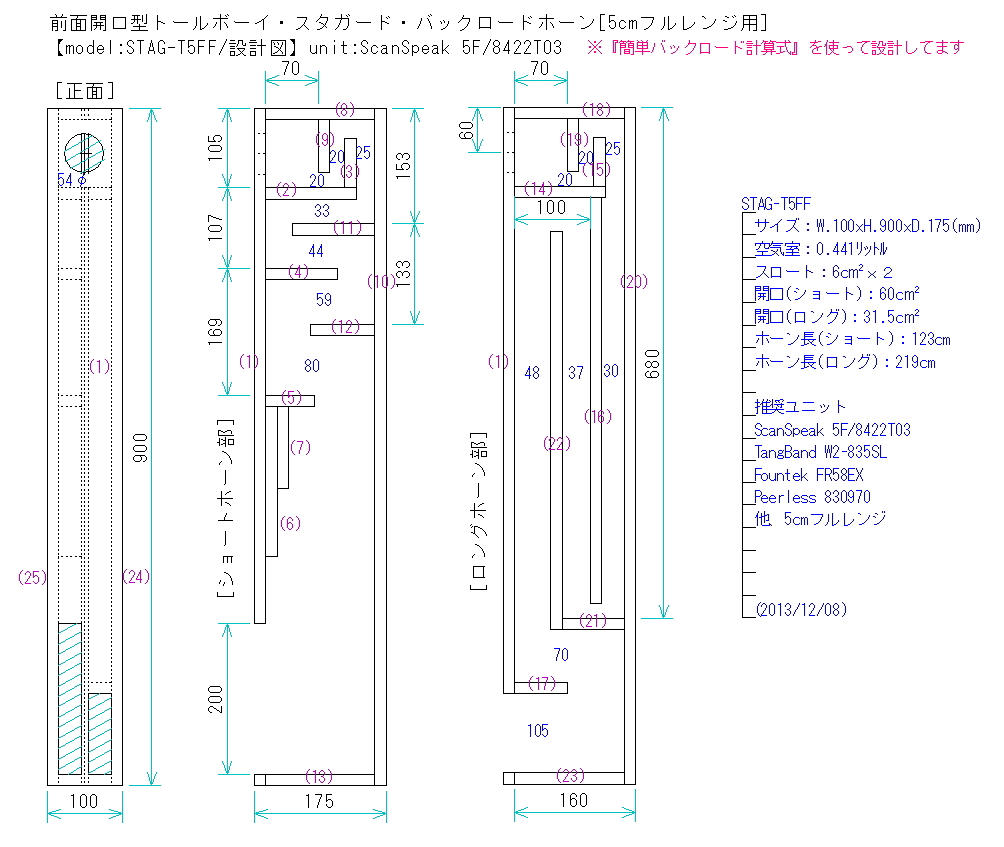

【STAG-T5FF/設計図】

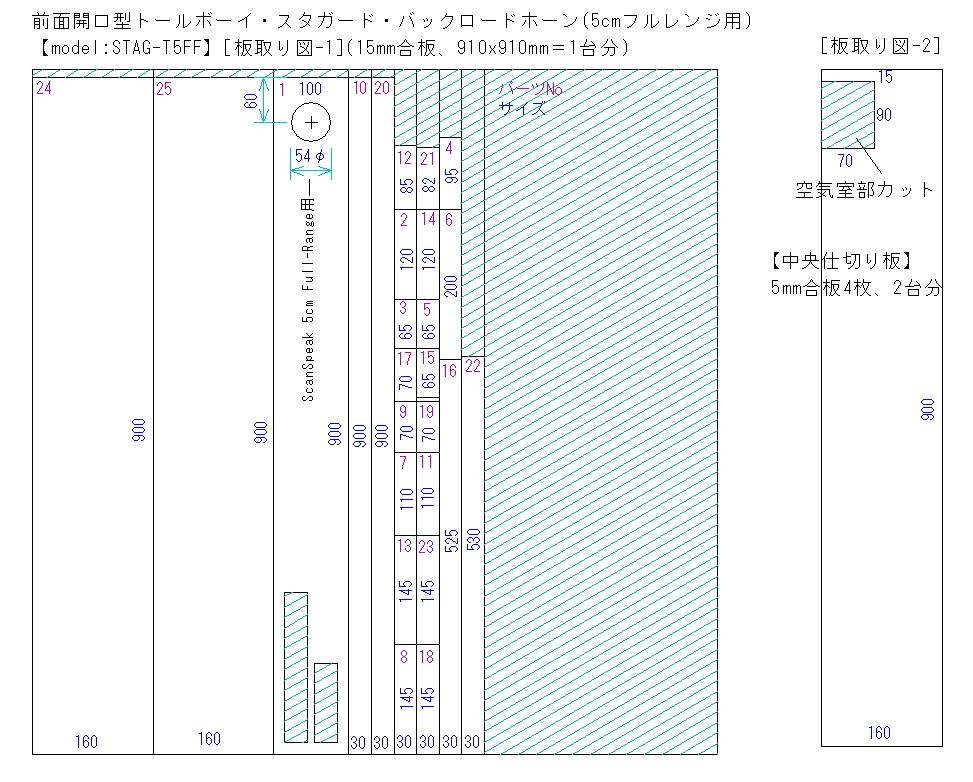

【STAG-T5FF/板取り図】


■STAG-T5FF[Staggered Dual Back Loaded Horn , Slim Tower Type]
サイズ：W.100xH.900xD.175
空気室：0.441ﾘｯﾄﾙ
スロート：6c�uｘ２
開口(ショート)：43.5c�u
開口(ロング)：31.5c�u
ホーン長(ショート)：129cm
ホーン長(ロング)：215cm

推奨ユニット
ScanSpeak 5F/8422T03
TangBand W2-835SL
Fountek FR58EX
Peerless 830970
他、5cmフルレンジ
