底面開口型スタガード・バックロードホーン第一弾【STAG-T10U2】10cmフルレンジ用トールボーイ

底面開口型スタガード・バックロードホーン第一弾の「STAG-T10U2」です。
前面開口の「STAG-T10FF」との違いは開口部のみで、他は同じになります。

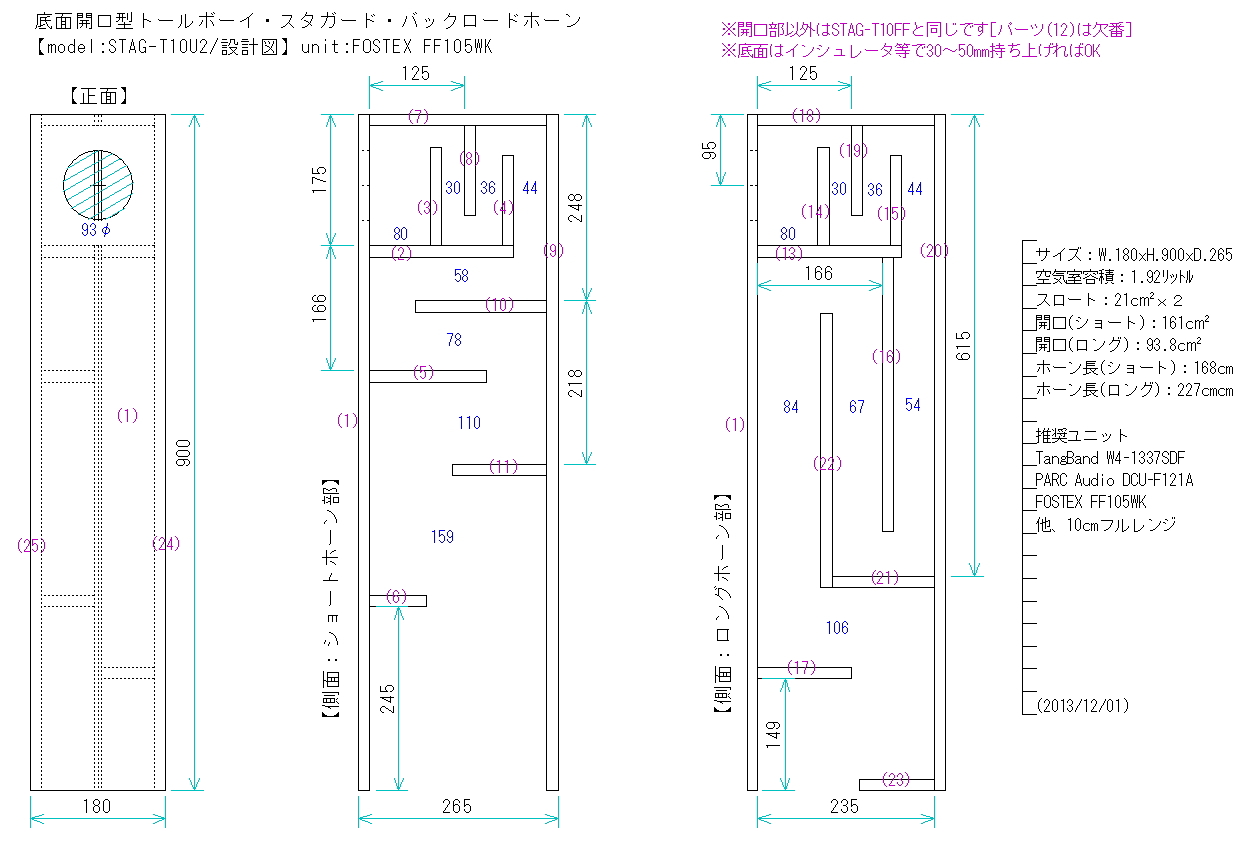

【model:STAG-T10U2/設計図】

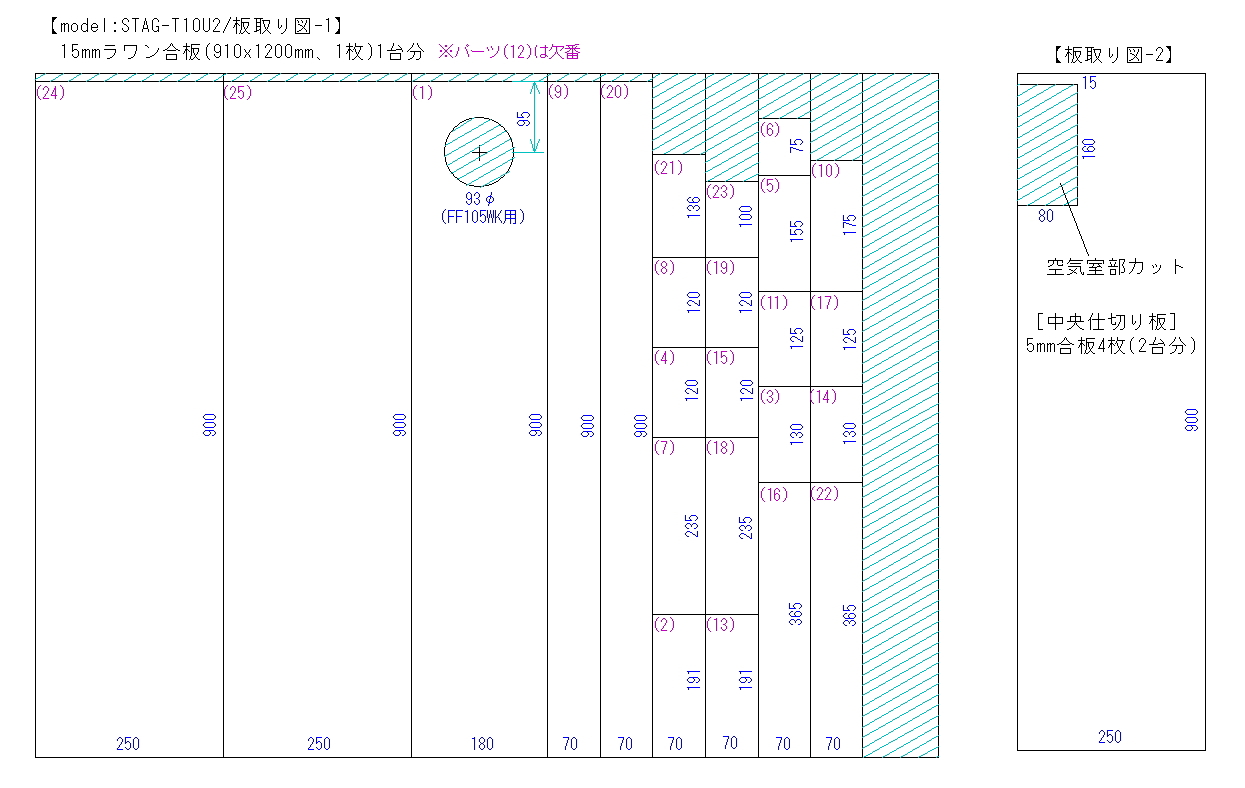

【model:STAG-T10U2/板取り図】


サイズ：W.180xH.900xD.265(mm)
空気室：1.92ﾘｯﾄﾙ
スロート：21c�uｘ２
開口(ショート)：161c�u
開口(ロング)：93.8c�u
ホーン長(ショート)：168cm
ホーン長(ロング)：227cm

推奨ユニット
・TangBand W4-1337SDF
・PARC Audio DCU-F121A
・FOSTEX FF105WK
他、10cmフルレンジ

底面は30〜50mmくらい浮かせればOKと思います。

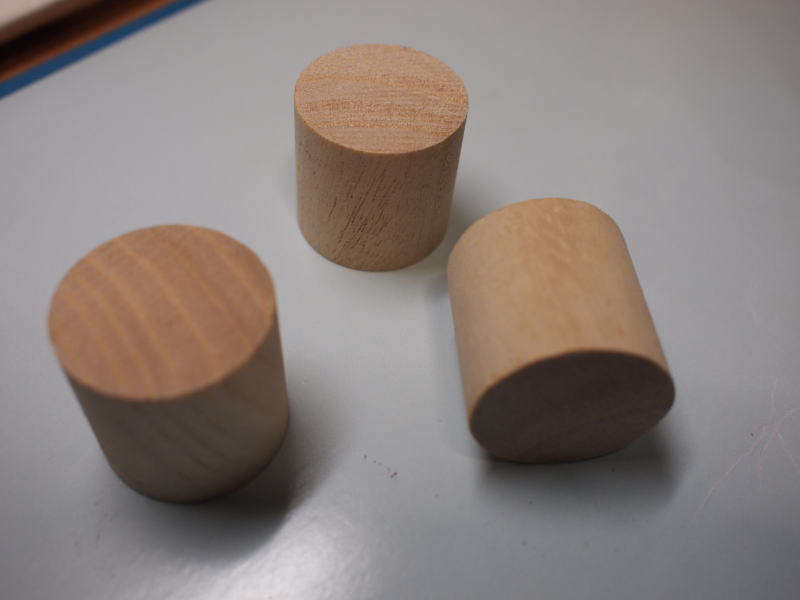

これは30φｘH.30mmのウッドブロック(ダイソーで12個105円)

開口部の場所によって、それぞれメリット、デメリットがありますが、、、
あちこち開けておくと色々遊べます。

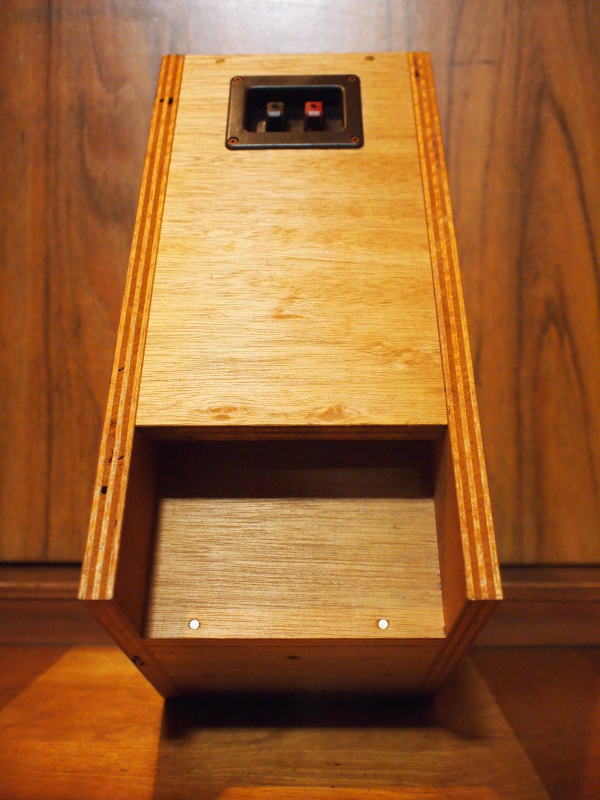

これは実験機で底面と背面が開いてます(笑)
