【STAG-T5SR2/設計図】
【STAG-T5SR2/板取り図】
サイズ：W.100xH.900xD.175(mm)
空気室：0.441ﾘｯﾄﾙ
スロート：6c㎡ｘ２
開口(ショート)：45c㎡
開口(ロング)：30c㎡
ホーン長(ショート)：173cm
ホーン長(ロング)：232cm
2013年12月14日
5cmフルレンジ用・後方側面開口型トールボーイ・スタガード・バックロードホーン【STAG-T5SR2】
5cmフルレンジ用、後方側面開口のスタガード・バックロード[STAG-T5SR2]

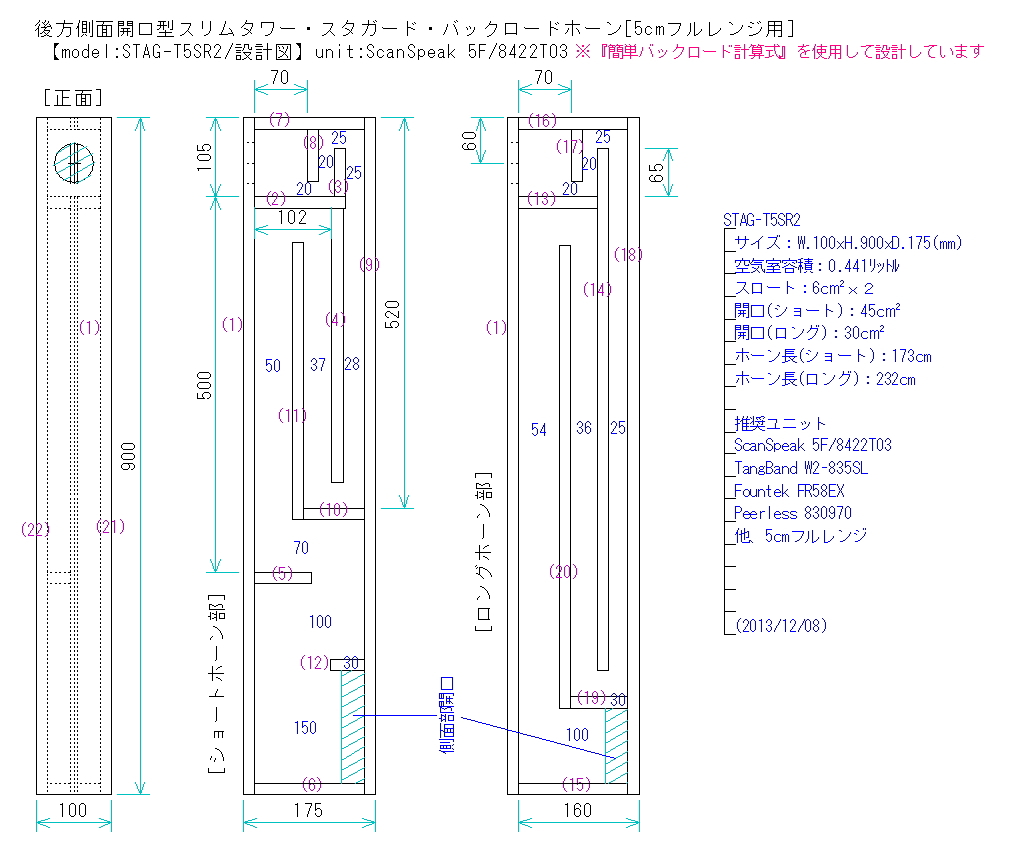

【STAG-T5SR2/設計図】

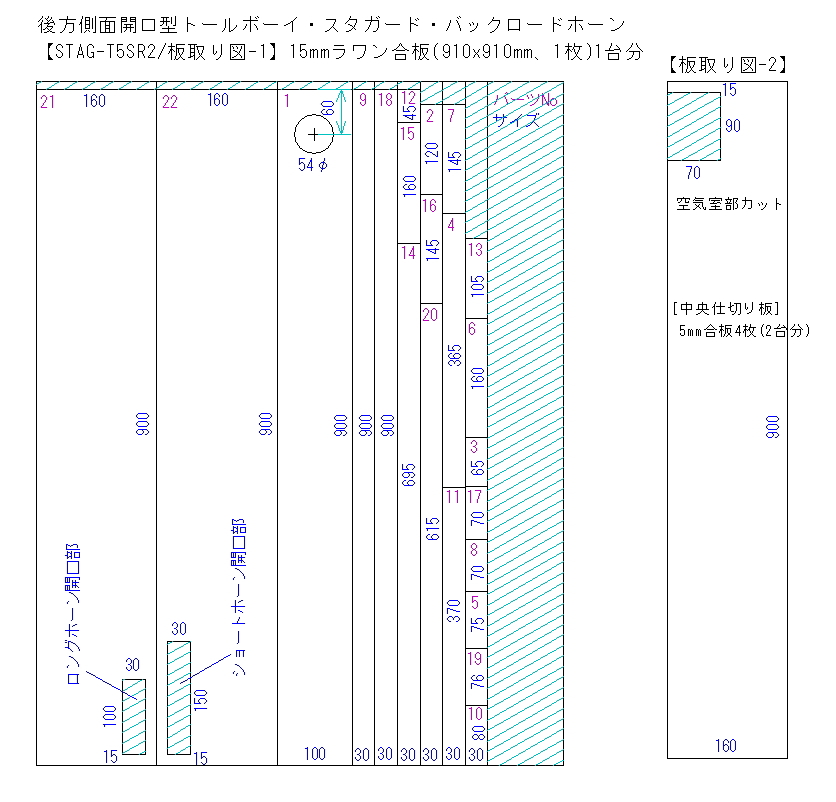

【STAG-T5SR2/板取り図】
サイズ：W.100xH.900xD.175(mm)
空気室：0.441ﾘｯﾄﾙ
スロート：6c㎡ｘ２
開口(ショート)：45c㎡
開口(ロング)：30c㎡
ホーン長(ショート)：173cm
ホーン長(ロング)：232cm
【STAG-T5SR2/設計図】

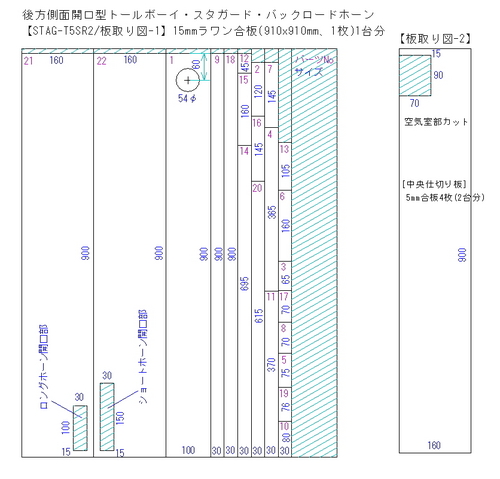

【STAG-T5SR2/板取り図】
サイズ：W.100xH.900xD.175(mm)
空気室：0.441ﾘｯﾄﾙ
スロート：6c㎡ｘ２
開口(ショート)：45c㎡
開口(ロング)：30c㎡
ホーン長(ショート)：173cm
ホーン長(ロング)：232cm
posted by masamasa at 19:45| 自作スピーカー
2013年12月13日
5cmフルレンジ用・前方側面開口型トールボーイ・スタガード・バックロードホーン【STAG-T5SF2】
5cmフルレンジ用、前方側面開口のスタガード・バックロード[STAG-T5SF2]

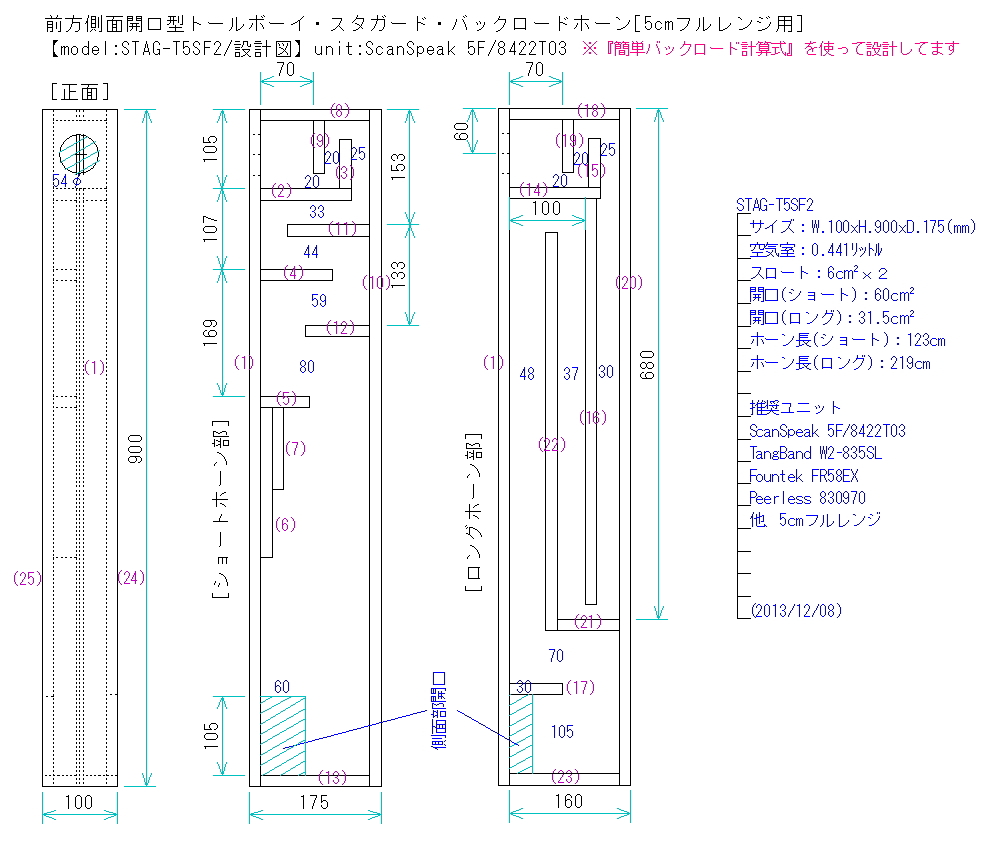

【STAG-T5SF2/設計図】

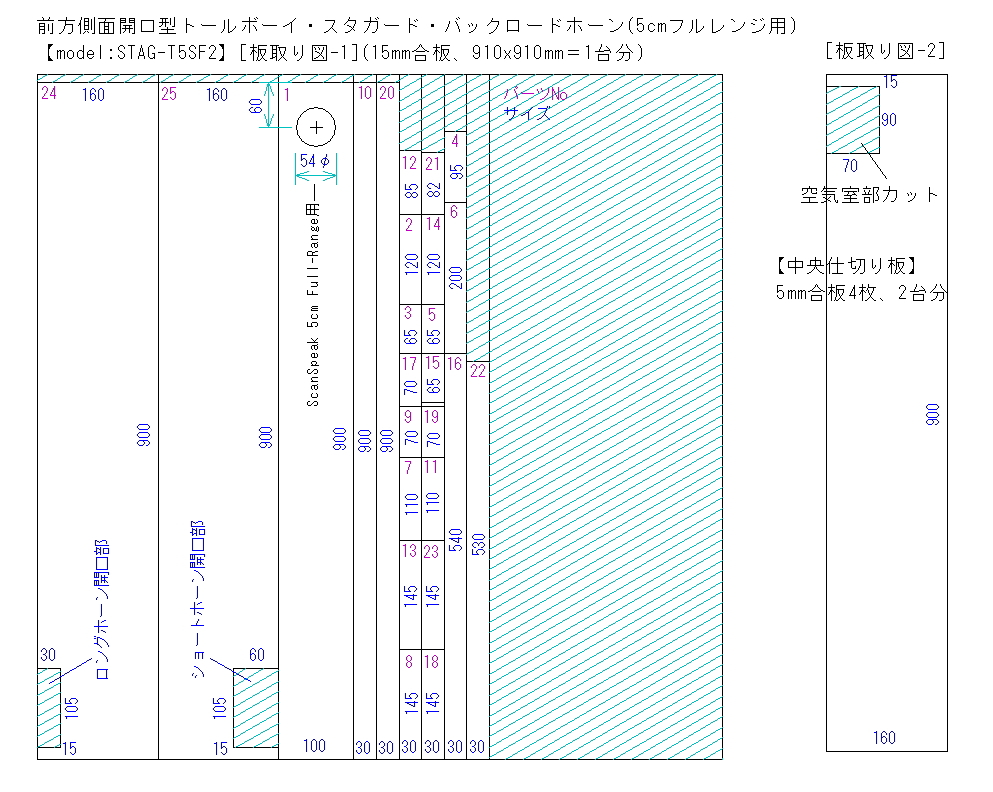

【STAG-T5SF2/板取り図】
【STAG-T5SF2/設計図】
【STAG-T5SF2/板取り図】
posted by masamasa at 20:22| 自作スピーカー
2013年12月12日
5cmフルレンジ用・背面開口型トールボーイ・スタガード・バックロードホーン【STAG-T5RR】
5cm用、背面開口のスタガード・バックロードホーン『STAG-T5RR』です。
【STAG-T5RR/設計図】
【STAG-T5RR/板取り図】
[STAG-T5RR]
サイズ：W.100xH.900xD.175(mm)
空気室容積：0.441ﾘｯﾄﾙ
スロート：6c㎡ｘ２
開口(ショート)：45c㎡
開口(ロング)：30c㎡
ホーン長(ショート)：173c㎡
ホーン長(ロング)：232c㎡
【STAG-T5RR/設計図】
【STAG-T5RR/板取り図】
[STAG-T5RR]
サイズ：W.100xH.900xD.175(mm)
空気室容積：0.441ﾘｯﾄﾙ
スロート：6c㎡ｘ２
開口(ショート)：45c㎡
開口(ロング)：30c㎡
ホーン長(ショート)：173c㎡
ホーン長(ロング)：232c㎡
posted by masamasa at 19:59| 自作スピーカー
2013年12月11日
5cmフルレンジ用・底面開口型トールボーイ・スタガード・バックロードホーン【STAG-T5U2】
5cmフルレンジ用、底面開口型スタガード・バックロードホーン『STAG-T5U2』です。
前面開口の「STAG-T5FF」との違いは開口部のみ。

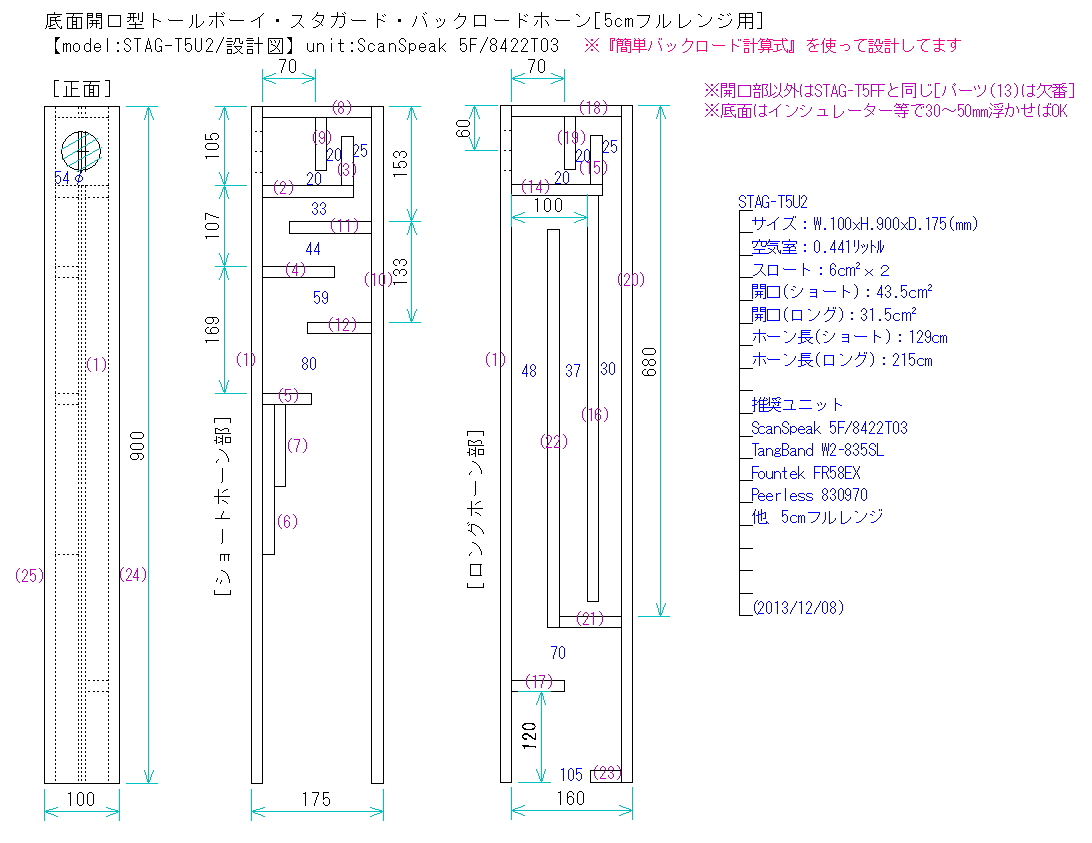

【STAG-T5U2/設計図】

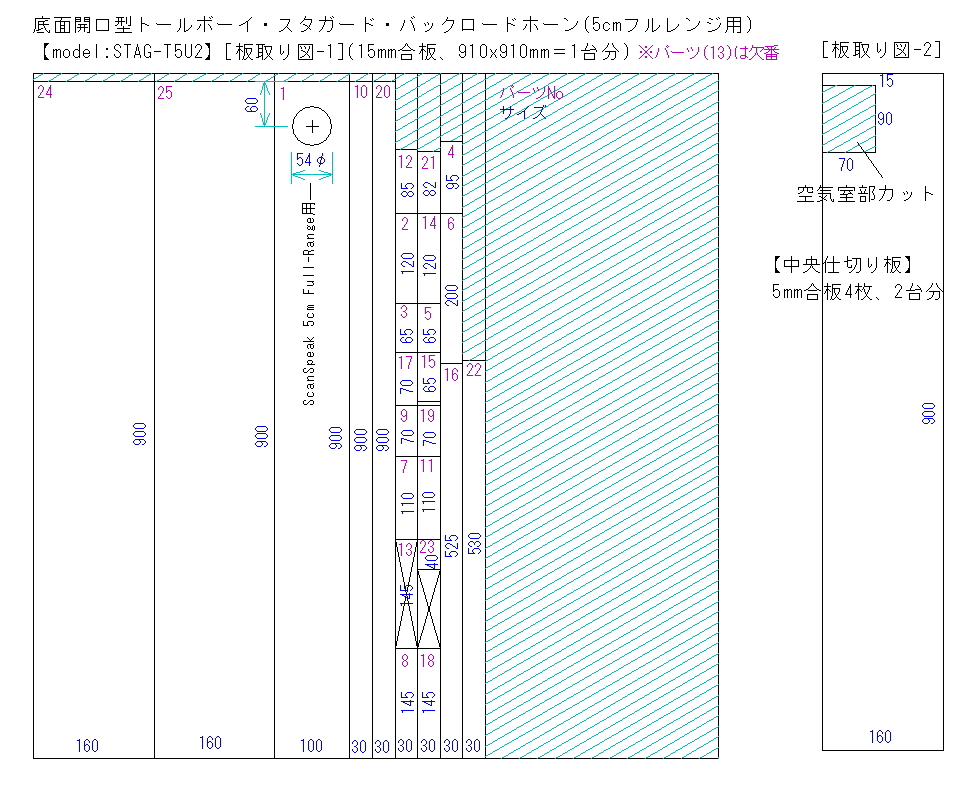

【STAG-T5U2/板取り図】
前面開口の「STAG-T5FF」との違いは開口部のみ。
【STAG-T5U2/設計図】
【STAG-T5U2/板取り図】
posted by masamasa at 20:05| 自作スピーカー
2013年12月10日
5cmフルレンジ用・前面開口型トールボーイ・スタガード・バックロードホーン【STAG-T5FF】
オマケのスキャンスピーク5cmですが、マグネットサイズやパラメータから『駆動力は弱め』と思ってましたが、意外と駆動力がありました。
そんなわけで、スロート面積を広げホーン長も伸ばしたトールボーイを設計してみました。
フロント2chにこのトールボーイ、センター＆リアにSS-CS05を使った5chマトリックス・サラウンドも面白そうです。
残念ながらユニットが4本しかないので試してないんですが、40インチクラスに負けないくらいのスケール感が出せると思います(笑)
【STAG-T5FF/設計図】
【STAG-T5FF/板取り図】
■STAG-T5FF[Staggered Dual Back Loaded Horn , Slim Tower Type]
サイズ：W.100xH.900xD.175
空気室：0.441ﾘｯﾄﾙ
スロート：6c㎡ｘ２
開口(ショート)：43.5c㎡
開口(ロング)：31.5c㎡
ホーン長(ショート)：129cm
ホーン長(ロング)：215cm
推奨ユニット
ScanSpeak 5F/8422T03
TangBand W2-835SL
Fountek FR58EX
Peerless 830970
他、5cmフルレンジ
そんなわけで、スロート面積を広げホーン長も伸ばしたトールボーイを設計してみました。
フロント2chにこのトールボーイ、センター＆リアにSS-CS05を使った5chマトリックス・サラウンドも面白そうです。
残念ながらユニットが4本しかないので試してないんですが、40インチクラスに負けないくらいのスケール感が出せると思います(笑)
【STAG-T5FF/設計図】
【STAG-T5FF/板取り図】
■STAG-T5FF[Staggered Dual Back Loaded Horn , Slim Tower Type]
サイズ：W.100xH.900xD.175
空気室：0.441ﾘｯﾄﾙ
スロート：6c㎡ｘ２
開口(ショート)：43.5c㎡
開口(ロング)：31.5c㎡
ホーン長(ショート)：129cm
ホーン長(ロング)：215cm
推奨ユニット
ScanSpeak 5F/8422T03
TangBand W2-835SL
Fountek FR58EX
Peerless 830970
他、5cmフルレンジ
posted by masamasa at 19:59| 自作スピーカー
